주차장 작도 시스템

차량궤적 작도 시스템

주차장 작도 시스템

1. 프로그램 개요

주차장 작도 시스템은 2차원 범용 CAD의 간단한 조작으로 '주차장 구획(외주, 차량 출입구, 통로 등)을 작도하는 것만으로 주차장 구획 내에 주차칸을 자동 배치하는 기능'과 '주차칸을 개별적으로 편집하는 기능'을 갖추고 있기 때문에 주차장 도면 작성이 용이하고 효율적으로 이루어질 수 있습니다. 또한, 작성한 주차장 도면은 '차량 궤적작도 시스템'과 연계하여 차로 및 주차칸으로의 차량 선회 시뮬레이션을 실시할 수 있습니다.

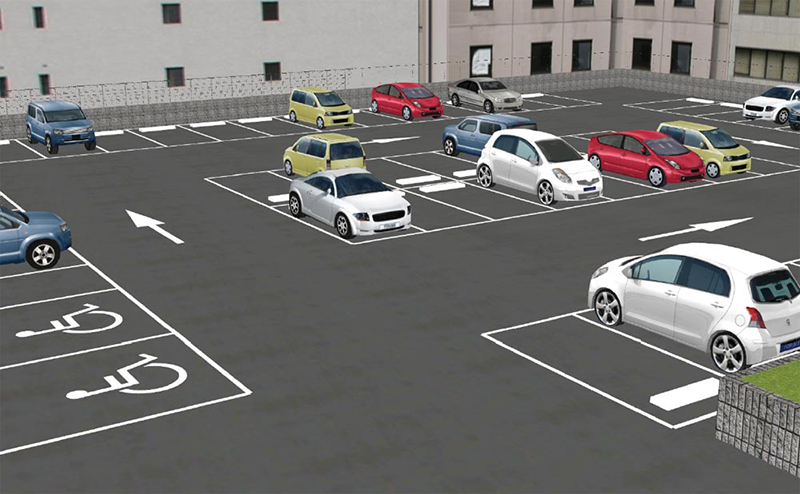

▲UC-win/Road '주차장 모델 불러오기' 플러그인으로 읽고 시각화


▲신규 도면의 바깥 둘레 및 통로를 작도한 후 주차칸 일괄 배치

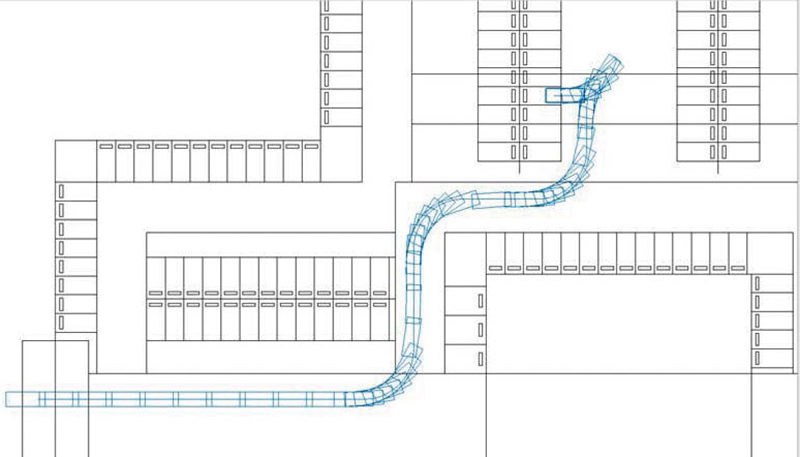

▲차량궤적 작도 시스템과의 연계 결과

2. 프로그램의 기능과 특징

(1) 주차 구역 작도

2차원 범용CAD의 기본적인 작도 명령어(직선, 임의 다각형 작도)에 의해 간단하게 주차장 구획 설계를 할 수 있습니다. 또한, 기존의 현황도(SXF, DWG/DXF, JWW/JWC, PSX)의 읽기 기능을 갖추고 있기 때문에 읽은 현황도로부터 정확하고 효율적인 주차장 구획 작도가 가능합니다.

(2) 주차칸 배치

작도된 주차장 구획 내에 지정된 주차장 규격으로 주차칸(외주주차칸, 내부주차칸)의 배치를 '일괄배치' 및 '개별배치' 기능으로 쉽게 할 수 있습니다.

외주 주차칸 : 주차장 구획 바깥둘레를 따라 배치되는 주차칸

내부 주차칸 : 주차구획 내에 지정된 주차장 규격의 차로를 유지하여 배치되는 주차칸

일괄배치 : 외주 주차칸, 내부 주차칸 자동 배치하기

※ 내부 주차칸은 작도된 제외 영역 주위와 출입구, 통로를 피한 위치에 배치

개별배치: 임의 위치에 주차칸 배치하기

편집 : 배치한 주차칸을 편집(교환, 이동, 삭제)하기

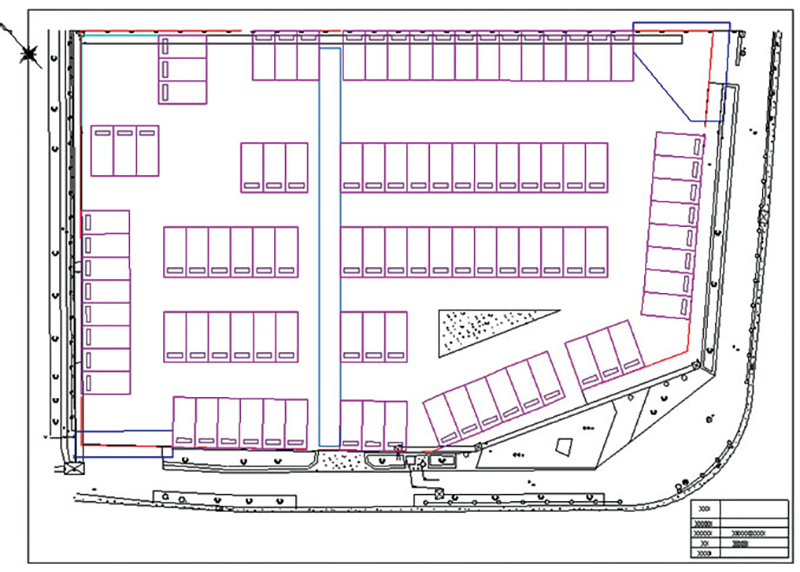

▲외주 및 통로 작성 후 주차칸 일괄 배치

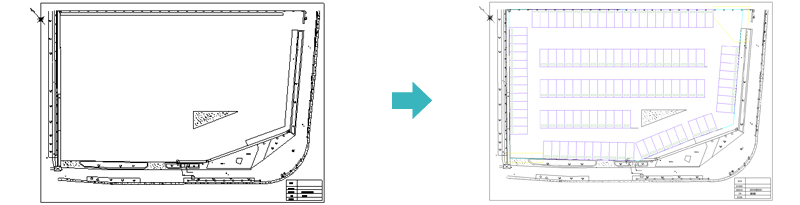

▲현황 도면에서 주차칸 일괄배치, 편집

(3) 편리한 편집 기능

주차칸 교체 : 배치한 주차칸의 유형을 클릭하여 다른 유형으로 교체

도로 표지판 구성 : 진행 방향 마크를 임의 위치에 배치

수량 테이블 구성 : 작도된 주차장 구획(외주)과 주차칸의 수량을 산출한 수량표 배치

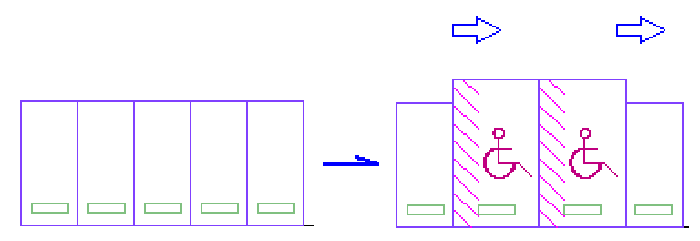

▲주차칸 교체와 노상표지(진행방향) 배치

연면적	2653.8㎡
주차면적	1393.0㎡
소형(90˚ 배치)	112대
장애인용(90˚ 배치)	5대

▲주차장 수량표

(4) 주차칸 규격 설정과 선 속성 설정

배치하는 주차칸 규격은 「표준주차장 조례, 도로구조령」에 제시된 규격을 등록하였으므로 각종 차량에 따른 주차칸 타입을 일람에서 선택하여 주차칸의 배치 검토를 쉽게 할 수 있습니다. 주차칸 규격은 추가·편집이 가능하며 특수 차량의 주차칸 배치 검토에도 대응할 수 있습니다. 또한, 각 작도 요소(외주, 주차 매스, 밑그림 등)에 따라 선 속성(선색·선폭)의 설정이 가능하고, 보기 쉬운 도면을 작성할 수 있습니다.

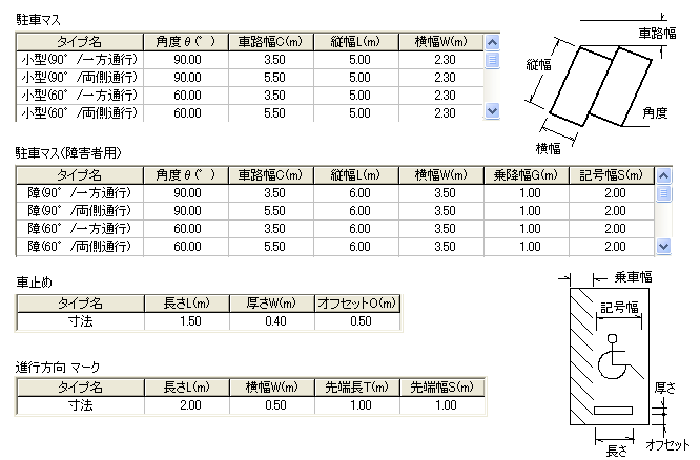

▲주차칸 규격 설정

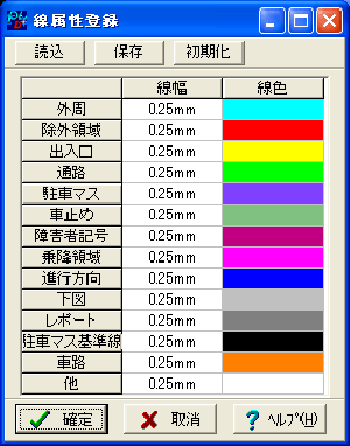

▲선 속성 설정

(5) 도면 출력

직접 인쇄 외, SXF(SFC, P21)형식, AutoCAD(DWG, DXF)형식, JW-CAD(JWW, JWC)형식, UC-Draw(당사 2차원 범용 CAD, PSX)형식의 출력에 대응할 수 있습니다.

(6) 내보내기(export)

작도한 주차장 도면을 '차량궤적 작도 시스템'에서 취급할 수 있는 CAD데이터로 내보낼 수 있습니다. 그 CAD데이터를 차량궤적 작도 시스템으로 읽어 작도한 차로 및 주차칸에 대한 차량 출입에 문제가 없는지 검토할 수 있습니다.

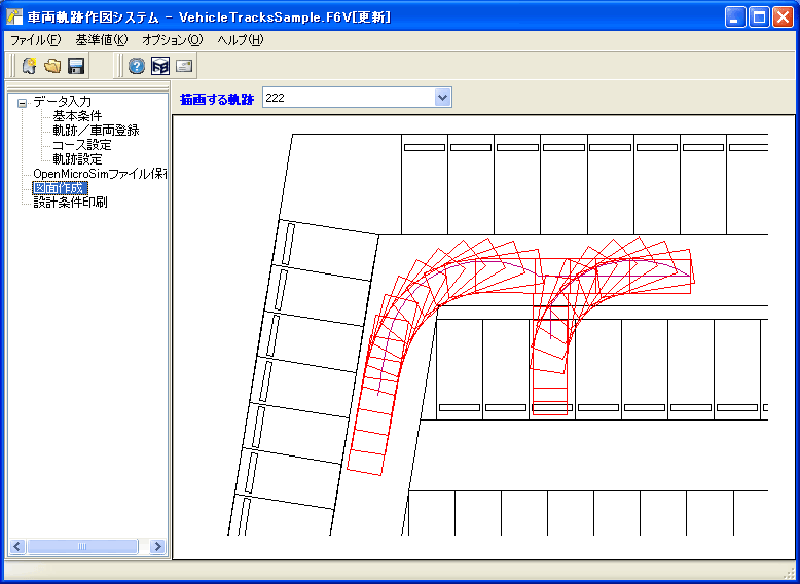

▲차량 궤적작도 시스템과의 연계 결과

3. 제품가격

■제품 가격

제품명	가격
주차장 작도 시스템	2,000,000원(VAT별도)

■플로팅 라이센스 가격

제품 가격의 40%를 추가하시면 여러 PC에서 이용이 가능해집니다. (동시 사용 불가)

제품명	가격
주차장 작도 시스템	2,000,000원(VAT별도)

4. 구독서비스(가입 필수)

■지원 내용
・버전 업 무상제공
・문의지원(전자메일, 전화, FAX)　　

・다운로드 서비스　　

・보수 정보 전달 서비스 　

※라이센스 관리 비용 절감, 제품 이용 형태 요구 다양화에 대한 대응을 충실히 하는 것을 목적으로 기존의 보수·지원 형태보다 편리한 「구독 서비스」로 순차적으로 이행하겠습니다.(2016년 4월 1일～)

※ 본체 구매 1년 후 가입 필수사항, 구독 미가입시 라이선스 사용 불가

대상제품	첫 해	연간 구독비용
주차장 작도 시스템	무상	600,000원(VAT별도)
주차장 작도 시스템 플로팅	무상	750,000원(VAT별도)

5. 렌탈 라이선스/렌탈 플로팅 라이선스

■렌탈 라이선스 : 단기간에 저렴한 가격으로 라이선스 이용 가능

■렌탈 플로팅 라이선스 : 웹을 통해 라이선스 인증을 받으면 여러 PC에서 제품 이용가능(동시 사용은 불가)

※서비스 강화, 편리성 향상을 위해 렌탈 라이선스/렌탈 플로팅 라이선스를 2007년 9월 3일부터 제공

※ 렌탈 라이선스/렌탈 플로팅 라이선스 시작 후, 기간변경은 불가. 기간 연장할 경우, 재신청 해야함

■렌탈 라이선스/렌탈 플로팅 라이선스 가격

대상제품	2개월	3개월	6개월
주차장 작도 시스템 (렌탈)	1,000,000원(VAT별도)	1,200,000원(VAT별도)	1,500,000원(VAT별도)
주차장 작도 시스템 (플로팅)	1,600,000원(VAT별도)	2,000,000원(VAT별도)	2,400,000원(VAT별도)

6. 아카데미 가격

교육 관계자, 연구자, 학생 등의 교육 목적의 이용을 위해 아카데미 라이선스를 제공하고 있습니다.

제품명	아카데미 가격
주차장 작도 시스템	1,600,000원(VAT별도), 일반 가격의 20% 할인 적용

7. 버전 업 개발 이력

■버전 업, 리비전 업 (무상 유지 보수) 주요 내용(구판 개정, 리바이벌판 발매 시 등의 경우에 참고해 주십시오.)

버전	출시일	버전 업 내용
1.01.01	2012.02.29	UC-win/Road와의 연계 데이터 장애인 마크 추가
1.01.00	2011.10.18	UC-win/Road와의 연계 데이터 출력 기능 추가
1.00.00	2011.04.04	첫 출시

8. 동작 환경

OS	Windows 8 / 10 / 11
CPU	PentiumⅡ 333MHz이상(PentiumⅢ 800MHz이상 권장)
필요 메모리(OS도 포함)	128MB 이상 권장
필요 디스크 용량	약 150MB 이상 필요(설치 및 실행 시 포함)
디스플레이(화면 해상도)	1024 X 768 이상
네트워크	IPX, TCP/I, NetBIOS 등의 프로토콜
입력 데이터 확장자	PLD
파일 출력	UC-Draw 형식, SXF(도면 데이터 교환, 전자 납품)형식, AutoCAD형식, JW-CAD형식
다른 제품과의 연동	UC-win/Road와 연동

10. 적용기준 및 참고문헌

표준 주차장 조례
도로 구조령의 해설과 운용, 1983년 2월, 사단법인 일본도로협회

11. Q＆A

(1) 제품의 특징은?

본 제품은 '적용기준 및 참고문헌'에 제시된 주차장 규격에 근거한 주차장 설계를 지원(평면도 작도)하는 CAD 시스템입니다. 주차장의 주차칸 배치 검토가 편리하고, 작성한 주차장 도면은 '차량궤적 작도 시스템'과 연계하여 차량의 주차칸 출입을 시뮬레이션 할 수 있습니다.

(2) 기존 현황도 등과 겹칠 수 있는가?

가능합니다. 기존의 현황도(SXF, DWG/DWF, JWC/JWW, PSX)의 읽기 기능을 갖추고 있으므로 읽어들인 현황도에서 정확하고 효율적인 주차장 구획 작도를 실시할 수 있습니다.

(3) 작도한 도면의 대응 파일 형식은?

UC-Draw（당사 2차원 범용 CAD）형식（PSX）
SXF（도면 데이터 교환, 전자 납품）형식（SFC,P21）
AutoCAD형식（DWG,DXF）
JW-CAD형식( JWW,JWC）
